RTF |反思未来
英国-伊拉克建筑师扎哈·哈迪德的照片(1950-2016)。©维基百科

被加冕为女王的曲线流体,大胆的和动态的建筑,扎哈·哈迪德是第一个女英裔建筑师获得普利兹克建筑奖2004年,斯特灵奖在2010年和2011年,被英国女王伊丽莎白二世授予爵士的称号为她贡献架构。她的项目遍布世界各地的天际线,如英国的伦敦游泳中心、意大利的MAXXI博物馆和阿塞拜疆的Heydar Aliyev中心。本文将介绍她的其他标志性国际作品:中国北京银河SOHO。

北京银河SOHO数码影像。©Designboom
北京银河SOHO数码影像。©Arch2O

北京银河SOHO由扎哈·哈迪德(Zaha Hadid)和帕特里克·舒马赫(Patrik Schumacher)设计,于2009年开始建造。为了成为北京生活城市的一部分,这个城市购物中心占地面积为46,965平方米,拥有四座办公和零售用途的塔楼。该建筑群最高的结构有18层,最高高度为67米。北京银河SOHO于2012年建成,总建筑面积为332,857平方米,是北京最大的购物中心。

北京银河SOHO照片。©Dezeen
北京银河SOHO照片。©FG + SG-Fotografia de Arquitectura

整体设计哲学

整体设计理念- Sheet1
北京银河系SOHO设计理念的数字代表。©扎哈·哈迪德建筑师事务所

扎哈·哈迪德建筑事务所(ZHA)将北京银河SOHO大楼描述为四个圆顶体块通过桥梁和平台连接在一起,从而在综合体内创造了一个连续开放空间的流动和动态世界。广泛的结构实现了“流动性”的理念,因为它的四个主翼通过避免尖锐的角落和空间的突然变化,无缝地融合在一起。英国皇家建筑师协会(RIBA)也认为该建筑“在一个决心在商业化方面超过西方的国家展示了罕见的慷慨”。

整体设计理念-表2
北京银河SOHO平面图。©扎哈·哈迪德建筑师事务所
整体设计理念-表3
北京银河苏哈的一段。©扎哈·哈迪德建筑师事务所
整体设计理念-表格4
北京银河苏哈的一段。©扎哈·哈迪德建筑师事务所
整体设计理念-表格5
北京星系苏哈的海拔。©扎哈·哈迪德建筑师事务所
整体设计理念-表6
北京星系苏哈的海拔。©扎哈·哈迪德建筑师事务所
整体设计理念- Sheet7
北京银河SOHO顶视图。©扎哈·哈迪德建筑师事务所
整体设计理念-表格8
北京Galaxy Soho的顶视图没有周围的风景。©扎哈·哈迪德建筑师事务所
整体设计理念-图9
北京银河SOHO夜景。©扎哈·哈迪德建筑师事务所
整体设计理念-图10
北京银河SOHO夜景。©扎哈·哈迪德建筑师事务所
整体设计理念- Sheet11
北京银河SOHO夜景。©扎哈·哈迪德建筑师事务所
整体设计理念-表12
北京银河SOHO夜景。©扎哈·哈迪德建筑师事务所
整体设计理念-表13
北京银河SOHO夜景。©扎哈·哈迪德建筑师事务所

然而,北京银河系SOHO建筑被认为是中国最具争议的结构之一。一些评论家严厉地将购物中心视为当地建筑城市面料的销毁,因为它像眼睛一样突出。这是因为Galaxy Soho Building的建筑风格被认为是后现代主义,它与北京网站周围的周围的白话建筑形成了突出对比。北京广泛认可为其谦卑的本地建筑的保存努力,如众所周知的传统巷道和庭院房子被称为西海源。

整体设计理念-表14
北京四合院的照片。©Travelblog.org
整体设计理念-表15
四合院的总体布局。©Chinahighlights.com
整体设计理念-表16
北京银河SOHO摄影及其背景。©方式+乌鸦
整体设计理念-表17
北京银河SOHO摄影及其背景。©方式+乌鸦
整体设计理念- Sheet18
北京银河SOHO摄影及其背景。©方式+乌鸦
整体设计理念-表格19
北京银河SOHO摄影及其背景。©方式+乌鸦
整体设计理念-图20
北京银河SOHO的照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet21
北京银河SOHO的照片。©FG + SG-Fotografia de Arquitectura

北京文化遗产保护中心认为,新建筑群的添加对北京老街景中的百年老街区的整体外观造成了很大的破坏。因此,当地组织反对RIBA授予北京银河SOHO项目的决定。

为了回应批评,Zha解释说,他们的设计是结合当地人现代生活方式的新的解释和泗水的古典特色,让游客在中国首都的沉浸式旅程中体验着沉浸式旅程。西海源居住地通常被归类为拥有围绕其周边周围的建筑物包围的中央院。从此,北京银河Soho购物中心拥有四个连接的翅膀,从外部形成一个露天空间,从而为在泗水观察到的公共庭院支付致敬。

整体设计理念- Sheet22

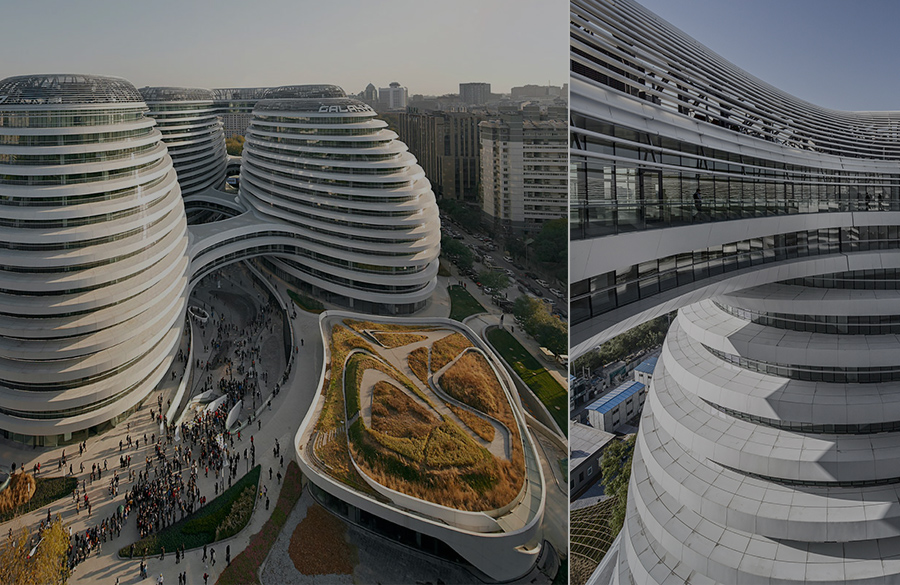

北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet23
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet24
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念-表格25
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet26
北京银河SOHO照片。©SOHO中国
整体设计理念- Sheet27
中国梯田的照片。©维基百科
整体设计理念- Sheet28
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet29
北京银河SOHO外景照片。伊万©博安公司
整体设计理念- Sheet30
北京银河SOHO外景照片。伊万©博安公司
整体设计理念- Sheet31
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet32
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura
整体设计理念- Sheet33
北京银河SOHO外景照片。©FG + SG-Fotografia de Arquitectura

扎哈·哈迪德进一步阐述道:“设计要适应北京多样的文脉关系和动态条件”。她补充说:“我们创造了各种与城市直接接触的公共空间,将传统的城市肌理和当代生活模式重新诠释为一个受自然启发的无缝城市景观。”因此,整体建筑构成受到中国自然景观的影响,综合体看起来像一个大型中央峡谷,而其水平面则体现了当地梯田的特点。

选择的材料

北京银河SOHO综合体最突出的特点是其干净、质朴的有机形态。ZHA团队选择的材料必须在雕塑美学和预算之间取得平衡。ZHA团队通过制作样品,对玻璃钢(FRP)、玻璃钢混凝土(GRC)、造船钢板等多种材料进行了比较。这三种材料似乎可以用最少的接缝精确地创造出曲线。然而,团队决定使用铝和石头作为最终的外部覆层材料,因为这两种材料更容易获得,当地生产商有经验的工艺。从图表和照片中可以看出,每个楼层平面的布局都包含了一个空隙空间,形成了一个中庭,让自然阳光通过天窗进入。这一特点有助于自然地照亮四个穹顶内的空间。室内空间使用玻璃、水磨石、不锈钢和玻璃增强石膏,也实现了室内平滑的曲线外观。

材料的选择-表1
3D北京星系Soho组件数字模型。©扎哈·哈迪德建筑师事务所
材料的选择-表2
利用建模软件对北京银河SOHO墙进行分类。©扎哈·哈迪德建筑师事务所
材料的选择-表3
用不同材料试验北京银河SOHO墙。©扎哈·哈迪德建筑师事务所
材料的选择-表4
北京银河SOHO外景照片。伊万©博安公司
材料的选择-表1
北京银河SOHO室内中庭及天窗照片。伊万©博安公司

施工过程

在完成最终的设计方案后,ZHA团队开始分析他们如何建造这个综合体。假设预制建筑部件只能通过卡车运输到现场,该团队计算出总弯曲外墙的9%必须是双面的,而其余部分将是单面的。该团队认为,考虑到预算和制造商在生产这些墙壁的技术限制,这是一个可行的方法。经过与各施工专家的讨论,最终ZHA团队在专家的建议下,将大部分外墙幕墙改造成单面构件,因为生产双面预制墙体的成本过于昂贵。随后,团队邀请区域建筑公司参与铝和玻璃单元原型的建造。在会议中,他们分析了每个制造商的生产能力,形状控制技能,以及通过原型装置的安装时间。该团队还花了大量的时间与建筑公司研究如何安装和连接单个单元,以形成整个综合体。当他们进入施工阶段时,ZHA团队将他们的建筑信息模型(BIM)数据与选定的建筑制造商共享,提供准确的测量,以确保施工过程的顺利进行。

施工过程-表1
北京银河SOHO外墙轴测图。©扎哈·哈迪德建筑师事务所
施工过程-表2
北京银河SOHO外墙轴测图。©扎哈·哈迪德建筑师事务所
施工过程-表3
北京银河SOHO铝、玻璃单元原型照片。©扎哈·哈迪德建筑师事务所
施工过程——Sheet4
北京银河SOHO铝、玻璃单元原型照片。©扎哈·哈迪德建筑师事务所
施工过程——Sheet5
BIM中的北京银河SOHO三维数字模型。©扎哈·哈迪德建筑师事务所
施工过程——Sheet6
北京银河SOHO屋顶系统轴测图。©扎哈·哈迪德建筑师事务所
施工过程——Sheet7
北京星系Soho桥梁的轴控图和详细剖面。©扎哈·哈迪德建筑师事务所
施工过程——Sheet8
北京银河SOHO建设过程照片。©扎哈·哈迪德建筑师事务所
施工过程-表9
北京银河SOHO建设过程照片。©CRIENGLISH.com/William王

绿色及可持续元素

北京银河SOHO大楼的设计融入了可持续的元素。这使得该综合体因其绿色努力而获得了LEED认证。从提供的自行车储存设施和绿色车辆的首选停车场可以看出,该购物中心鼓励游客可持续地旅行。屋顶有一个冷却的屋顶系统,确保客人可以享受最佳的微气候。此外,该综合体采用了回收灰水的节水系统。该系统的实施使总用水量减少了至少20%。北京银河SOHO大楼通过使用高效照明装置、通风系统和双层玻璃外墙,节省了14%的能源消耗。

绿色及可持续发展元素-小型张1
北京银河SOHO室内摄影。©扎哈·哈迪德建筑师事务所
绿色及可持续发展元素-表格二
北京银河SOHO室内摄影。©扎哈·哈迪德建筑师事务所
绿色及可持续发展元素-小型张3
北京银河SOHO室内摄影。©扎哈·哈迪德建筑师事务所
绿色及可持续发展元素-表格四
北京银河SOHO室内摄影。©FG + SG-Fotografia de Arquitectura
绿色及可持续发展元素-表格5
北京银河SOHO室内摄影。©FG + SG-Fotografia de Arquitectura
绿色及可持续发展元素-表格6
北京银河SOHO室内摄影。©FG + SG-Fotografia de Arquitectura
绿色及可持续元素- Sheet7
开业后的北京银河SOHO室内摄影。©SOHO中国

总之,这个未来主义的综合体确实在不同的利益攸关方之间引发了对话。尽管如此,北京银河SOHO大楼仍然是一个令人兴奋的杰作,展示了扎哈哈迪德和她的团队的专业工作态度,始终追求卓越,并挑战他们在世界各地创造创新而大胆的结构。该项目将永远成为Zaha Hadid在建筑中的服务的遗产的一部分。

来源:

  • https://www.zaha-hadid.com/architecture/galaxy-soho/
  • https://www.dezeen.com/2012/10/29/galaxy-soho-by-zaha-hadid-architects/
  • https://www.archute.com/galaxy-soho-stunning-urban-landscape-zaha-hadid-architects/
  • https://www.chinahighlights.com/beijing/attraction/galaxy-soho.htm
  • https://www.archilovers.com/projects/68618/the-galaxy-soho.html
  • https://www.huftonandcrow.com/projects/gallery/galaxy-soho/
  • https://en.wikipedia.org/wiki/Galaxy_SOHO
  • 银河SOHO的设计和施工过程与挑战——银河SOHO的设计与建造,撰文大桥谕梁灏翔扎哈·哈迪德建筑师事务所
  • http://www.china.org.cn/travel/2011-12/05/Content_24074663.htm
  • https://www.joelsternfeld.net/a-book-of-justified-true-beliefs-bibliographies/2018/7/11/galaxy-soho-mall-no-7a-small-arch-hutong-beijing-china
